원격 다이어프램 씰 압력 트랜스미터의 올바른 사용

SOLIDAT 압력 센서의 작동 원리는 다음과 같이 표현될 수 있습니다. 측정된 매체의 두 가지 압력이 고압 챔버와 저압 챔버로 들어가고 민감한 요소의 양쪽에 있는 격리 다이어프램에 작용하여 센서의 양쪽으로 전달됩니다. 절연 다이어프램과 요소의 충전 액체를 통한 측정 다이어프램. 원격 다이어프램 씰 압력 트랜스미터의 측정 다이어프램과 양쪽 절연 시트의 전극은 각각 커패시터를 형성합니다. 양쪽의 압력이 일정하지 않으면 측정 다이어프램이 변위되고 변위는 압력 차이에 비례하므로 양쪽의 정전 용량이 동일하지 않습니다. 발진 및 복조 링크를 통해 압력에 비례하는 신호로 변환됩니다. 작동 원리다이어프램 씰 압력 트랜스미터압력 트랜스미터 절대값은 차압 트랜스미터의 절대값과 동일하지만 차이점은 저압실의 압력이 대기압 또는 진공이라는 점입니다.

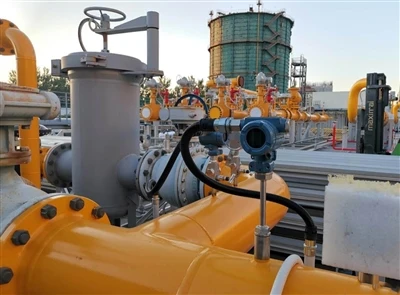

1. 압력 트랜스미터의 올바른 사용

압력 트랜스미터가 부식성 또는 과열된 매체와 접촉하지 않도록 방지하십시오.

사용 중 도관에 찌꺼기가 쌓이는 것을 방지합니다.

액체 압력을 측정할 때 슬래그 침전을 방지하기 위해 공정 파이프라인 측면에서 압력 탭을 열어야 합니다.

가스 압력을 측정할 때 프로세스 파이프라인 상단에서 압력 탭을 열어야 하며 원격 다이어프램 씰 압력 트랜스미터도 프로세스 파이프라인 상부에 설치해야 축적된 액체가 가스 내부로 쉽게 주입될 수 있습니다. 프로세스 파이프라인;

전송기의 압력 유도관은 온도 변화가 작은 곳에 설치해야 합니다.

증기나 기타 고온 매체를 측정할 때는 완충관(코일)과 같은 응축기를 연결해야 하며 트랜스미터의 작동 온도가 한계를 초과해서는 안 됩니다.

겨울에 결빙이 발생하면 옥외에 설치된 트랜스미터는 결빙 부피로 인해 압력 포트의 액체가 팽창하여 센서가 손실되는 것을 방지하기 위해 결빙 방지 조치를 취해야 합니다.

액체 압력을 측정할 때 다이어프램 씰 압력 트랜스미터의 설치 위치는 액체의 충격(수격 현상)을 피하여 과압으로 인해 압력 트랜스미터가 손상되는 것을 방지해야 합니다.

배선 시 케이블을 방수 조인트나 플렉서블 튜브에 통과시키고 씰링 너트를 조여 빗물이 케이블을 통해 송신기 하우징으로 새어 들어가는 것을 방지하십시오.
